ACM Material Properties: A Practical Guide to Aluminium Composite Panels

Når en fasadeentreprenør sammenligner ACM-plater for en detaljhandelsfasong eller et høyhuskledningsprosjekt, starter samtalen vanligvis med pris og farge. Det bør begynne med materialegenskaper i stedet. Aluminiumskomposittmateriale, ofte kalt ACM, er et sandwichpanel laget av to tynne aluminiumskinn bundet til en polymer eller mineralfylt kjerne. Ytelsen i en ekte bygning avhenger av hvor godt disse lagene fungerer sammen.

Den praktiske konklusjonen på forhånd: ACM tjener sitt rykte ikke fra noen enkeltstående verdi, men fra en kombinasjon av lav vekt, høy flathet, tilstrekkelig stivhet og forutsigbar termisk bevegelse. Kjernetypen, polyetylen eller brannhemmende middel, avgjør deretter hvor langt den kombinasjonen kan gå innenfor byggeforskriftens grenser.

Hva er ACM-materiale laget av?

ACM-paneler produseres ved å lime et kontinuerlig kjernelag mellom to spoler av aluminiumskinn, typisk 0,2 mm til 0,5 mm tykke. Total paneltykkelse varierer fra 3 mm til 6 mm, med 4 mm det vanligste valget for utvendig kledning. Kjernen er enten lavdensitetspolyetylen (PE) for generell bruk eller en mineralfylt, brannhemmende blanding for paneler som skal tilfredsstille strengere forbrenningskrav.

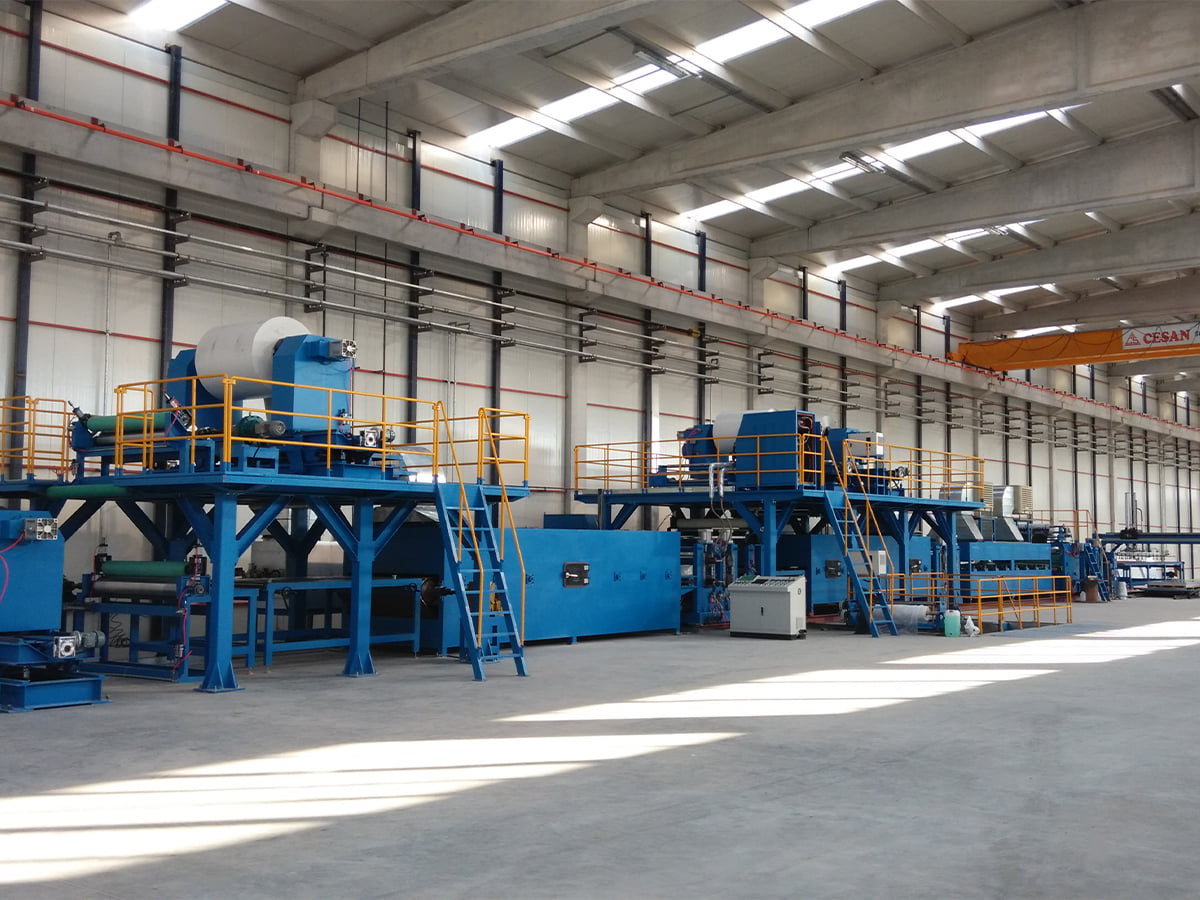

Lamineringsprosessen bestemmer hvor godt disse lagene holder sammen. Varme, trykk og limpåføring må kontrolleres over hele spolebredden, ellers kan panelet utvikle bølger, kantseparasjon eller inkonsekvent flellstyrke. For eksempel bruker produsenter en A2 coil produksjonslinje å produsere brannklassifisert komposittspole i en kontinuerlig omgang. For en bredere oversikt over hva som skiller en pålitelig linje fra en plagsom linje, les veiledningen på å velge en produksjonslinje for metallkomposittpaneler med høy ytelse .

A2 Coil Production Line Leverandør, A2 ACP Composite Line Factory JiangSu XieCheng er en Kina A2 coil produksjonslinje leverandør og A2 ACP kompositt linje fabrikk, vi tilbyr profesjonell A2 coil produksjon ... Se produkt →

Nøkkelegenskaper for ACM-materiale du bør kjenne til

De fem egenskapene som driver de fleste ACM-spesifikasjonsbeslutninger er vekt, flathet, bøyestyrke, termisk ekspansjon og avskallingsstyrke. Sammen kontrollerer de vindlastmotstand, fugedesign, fabrikasjonsadferd og langsiktig motstand mot delaminering.

Typiske verdier for et 4 mm ACM-panel med PE-kjerne

Vektfordelen til ACM viser seg i den første strukturelle beregningen. Et 4 mm ACM-panel ligger på omtrent 5,5 kg/m2, mens en 4 mm solid aluminiumsplate kommer på nesten 10,8 kg/m2. Den forskjellen på rundt 50 prosent reduserer egenlasten som bæres av fasadestøttesystemet. Lettere paneler betyr også sikrere håndtering på stedet og raskere installasjon. Vektbesparelsen avtar etter hvert som paneltykkelsen øker, men for 3 mm og 4 mm panelene som dominerer bygningskledning, er reduksjonen fortsatt betydelig.

Termisk bevegelse og ledddesign

Termisk ekspansjon er egenskapen som oftest overses inntil panelene begynner å spenne seg i sømmene. Et 3000 mm PE-kjernepanel vokser med omtrent 4,3 mm når overflatetemperaturen stiger med 60 grader C, et normalt sommerområde for en mørk fasade. Et FR-kjernepanel vokser mindre, rundt 3,1 mm, fordi mineralkjernen har en lavere ekspansjonskoeffisient. Denne bevegelsen må absorberes av åpne ledd eller konstruerte avsløringer; hvis det holdes fast, kan panelet spenne seg eller vise stressbleking i kantene. Designere dimensjonerer skjøtehull fra forventet temperaturområde, panellengde og kjernetype. Under fabrikasjon forklarer den samme egenskapen hvorfor paneler bør akklimatiseres før skjæring og hvorfor tette stussfuger er risikabelt.

PE Core vs FR Core: Hvordan Core Choice endrer ACM-materialeegenskaper

Kjernevalg omformer egenskapsprofilen til et ACM-panel mer enn noen annen produksjonsbeslutning. PE holder panelet lett, fleksibelt og billig, mens en FR-kjerne ofrer noe av den fleksibiliteten for å oppnå brannmotstand. Tabellen nedenfor oppsummerer de praktiske forskjellene.

Radardiagrammet viser hvordan kjernevalg flytter balansen mellom ACM-materialegenskapene. Poengsummene er retningsbestemte vurderinger for sammenligning, ikke laboratorietestverdier. En PE-kjerne scorer høyt på formbarhet, kostnadseffektivitet og panelets letthet, egenskapene som holder budsjetter for skilting og lavblokker under kontroll. Dets svake punkt er brannsikkerhet, og derfor er PE-kjernepaneler begrenset i høyhus. En FR-kjerne forskyver profilen sterkt mot brannmotstand samtidig som den gir opp en viss formbarhet og kostnadsfordel, fordi den mineralfylte blandingen er sprøere ved bøyelinjen. Værbestandigheten forblir lik for begge kjernene, siden aluminiumskinnene bærer mesteparten av forvitringsplikten. Den praktiske løsningen er at lokale byggeforskrifter, ikke personlige preferanser, skal diktere hvilken kjerneprofil som er akseptabel.

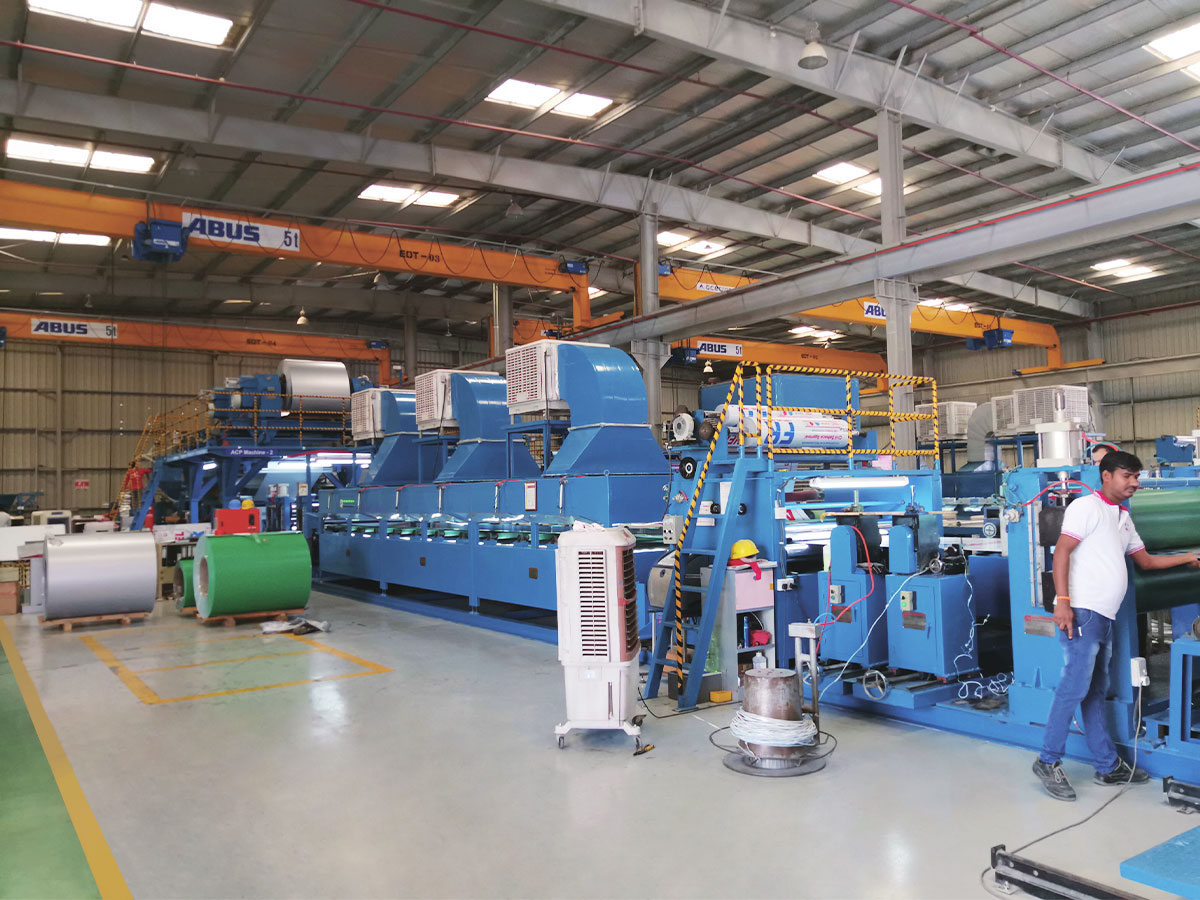

Når et prosjekt trenger B1-ytelse med moderate kostnader, produseres paneler på en linje konfigurert for PE og flammehemmende kjerner. A PE B1 FR ACP komposittlinje håndterer denne klassen paneler med tett kontrollerte varme-, trykk- og kjøleinnstillinger.

OEM PE/B1-FR ACP Composite Line Supplier, Factory - JiangSu XieCheng Intelligent JiangSu XieCheng er en Kina PE/B1-FR ACP Composite Line-leverandør og OEM-fabrikk, vi tilbyr profesjonell PE/B1-FR ACP Composite Line-salg... Se produkt →

Brannvurderinger og deres innvirkning på materialvalg

Brannklassifisering bør være det første filteret ved valg av ACM-materialegenskaper for en bygning. Nasjonale koder i de fleste markeder begrenser brennbare paneler på høyhus eller offentlig bruk, og panelkjernen er det som bestemmer hvilken klasse panelet kan bestå.

• A2: praktisk talt ubrennbar, mineralfylt kjerne, brukt til høyhusfasader og bygninger med strenge brannkrav.
• B1: flammehemmende, begrenset bidrag til brannspredning, egnet for mange lavtliggende og blandede bruksområder.
• B2: standard polyetylenkjerne, akseptabel bare der koden tillater begrenset brennbarhet.

Å produsere et ekte A2-panel krever dedikert utstyr, fordi mineralkjernen oppfører seg annerledes enn PE under belegg, oppvarming og laminering. Den A2 produksjonslinje for metallkomposittpanel er bygget for det formålet, med blandings-, doserings- og kjøletrinn tilpasset brannhemmende kjernekjemi. Resultatet er et panel som kan støtte en full A2-systemklassifisering når det kombineres med riktig lim og underkonstruksjon.

OEM A2 metallkomposittpanel-produksjonslinjeleverandør, fabrikk - JiangSu XieChen JiangSu XieCheng er en Kina A2 Metal Composite Panel Production Line leverandør og OEM fabrikk, vi tilbyr profesjonell A2 Metal Composite... Se produkt →

ACM vs Solid Aluminium: Hva egenskapene betyr i praksis

ACM-paneler og solide aluminiumsplater overlapper hverandre i noen applikasjoner, men sammenligningen kommer vanligvis ned til vekt, flathet og fabrikasjonskostnad. ACM vinner på vekt og flathet; Solid aluminium vinner der sveising, slagfasthet eller svært høy stivhet i tynne seksjoner kreves.

ACM erstattet massiv aluminiumsplate i mange fasadesystemer av en klar grunn. Solid aluminium er satt til 100 på hver metrikk, så en kortere kolonne er det beste resultatet. ACM kommer inn på omtrent halvparten av egenvekten, noe som tillater lettere strukturell innramming og lavere fundamenteringskostnader. Flathetsfordelen er enda større, fordi kjernen holder de tynne skallene flate og undertrykker oljehermetikk. Produksjonen tar omtrent 30 prosent mindre arbeidstid, fordi ACM kan rutes og brettes uten tungt kantpressearbeid. Det installerte systemet lander vanligvis under prisen for en solid aluminiumsfasade.

Hvordan ACM-materialeegenskaper påvirker fremstilling og installasjon

De fleste problemer på stedet med ACM spores tilbake til tre egenskaper: termisk ekspansjon, avskallingsstyrke og kjernehardhet. Design detaljene rundt disse og panelet vil oppføre seg forutsigbart i flere tiår.

• Rutedybde: konsekvent kjernetetthet er nødvendig for rene V-spor. Mineralfylte FR-kjerner sliter overfresblader raskere.
• Bøyning: PE tillater en tettere innvendig radius uten stressbleking.
• Termiske gap: bruk bevegelsesdataene til å stille inn fugebredder mellom faste punkter.
• Renskjæring: aluminiumstøv som er igjen på kuttekanter kan starte kosmetisk korrosjon i kystluften.
• Oppbevaring: paneler lagret på kanten i solen absorberer varme ujevnt og kan vise bølger.

Paneler som kommer med jevn tykkelse, sterke peel-verdier og stabil form gjør hvert senere trinn enklere, og disse egenskapene er fikset på produksjonsstadiet. Hvis panelene er laget på utstyr som kontrollerer beleggets vekt, lamineringstrykk og kjøling jevnt, forblir materialegenskapene innenfor spesifikasjonen fra spole til ferdig panel.

Velge riktig ACM-panel for prosjektet ditt

Å velge ACM-paneler er en sekvens av kontroller, ikke en enkelt beslutning. Start med brannklassen som kreves av den lokale koden og byggehøyden, og kontroller deretter at kjernetypen kan levere den klassen. Bekreft beleggingssystemet, fordi PVDF-finishen overgår polyester på kyst- og høy-UV-plasseringer. Se gjennom testdata for avskallingsstyrke og flathetstoleranse i stedet for å stole på en prøve.

• Bekreft den nødvendige brannvurderingen fra byggekoden før du sammenligner priser.
• Tilpass paneltykkelse til vindbelastning og maksimal spenn mellom støttene.
• Be om data for skrellstyrke og dimensjonstoleranse som en del av innleveringen.
• Velg PVDF-belegg for utvendige prosjekter over én etasje.
• Planlegg fabrikasjonssekvensen med installatøren før du bestiller.

Hvis du planlegger en ny metallkomposittpanellinje eller oppgraderer en eksisterende, kontakt vårt ingeniørteam for å se gjennom materialegenskapene dine paneler må oppfylle.
