Brannmotstand i aluminiumkomposittpanel: A2-, B1- og B2-kvaliteter forklart

Da en fasadeentreprenør mottok en leveranse av aluminiumskomposittplater med A2-sertifikat på papir, sviktet platene likevel på stedet fordi kjernen var synlig polyetylen når kanten ble skrellet opp. Den eneste inspeksjonen avslørte et gap mellom papirarbeid og virkelighet. Konklusjonen bør veilede enhver kjøper: A2-paneler med mineralkjerner bidrar ikke i vesentlig grad til brann, B1-flammehemmende paneler motstår antennelse, men brenner under vedvarende eksponering, og standard kjernepaneler av polyetylen smelter, antennes og akselererer flammespredning. Denne artikkelen forklarer hva som bestemmer atferden, hvordan A2-, B1- og B2-klassifiseringene måles, og hvorfor produksjonslinjen er den virkelige garantien bak ethvert brannsertifikat.

Hva bestemmer brannmotstanden i et aluminiumskomposittpanel

Et ACP-panel er en sandwich av to tynne aluminiumskinn og en polymerkjerne. Aluminiumshuden smelter ved rundt 660 grader Celsius, men den avgir ikke nevneverdig varme under forbrenning. Kjernen er komponenten som styrer brannatferd.

• Kjerneformulering: standard polyetylen, flammehemmende polyetylen eller en mineralfylt ikke-brennbar forbindelse
• Kjerneensartethet: konsekvent blanding og fylling over hele panelets bredde
• Bindestyrke: limet må overleve varme og forhindre at huden flasser bort tidlig
• Hudtykkelse: tykkere skinn forsinker flammekontakt med kjernen, men endrer ikke brannklassifiseringen

Den praktiske konsekvensen er enkel. To paneler med identiske aluminiumskinn kan oppføre seg helt forskjellig i brann hvis kjernene deres er forskjellige. Dette er grunnen til at brannmotstandssamtalen må starte med kjernen og avsluttes med produksjonsprosessen.

A2, B1 og B2 brannklassifikasjoner forklart

Brannklassifiseringer er definert av reaksjon på branntester snarere enn av markedsføringsspråk. I Europa er referansen EN 13501-1. I Kina er referansen GB/T 8624. Begge systemene evaluerer varmeavgivelse, flammespredning, røykproduksjon og flammende dråper, og tildeler deretter panelet til en klasse.

A2 er ikke bare en bedre B1. A2-testen krever svært lav total varmeavgivelse, lav maksimal varmeavgivelseshastighet og ingen flammende dråper. B1 tillater fortsatt forbrenning, men begrenser hastigheten på flammen som spres over panelet. I praksis kan A2-plater monteres på fasader uten ekstra brannsperrelag, mens B1-plater i mange land krever hulromssperrer og brannstopp mellom etasjene.

Lese testdata: Begrense oksygenindeks og varmeutgivelseshastighet

To tall gir et raskt og ærlig bilde av en panelkjerne før den går inn i en bygning. Den første er den begrensende oksygenindeksen. Den andre er den maksimale varmeavgivelseshastigheten fra en kjeglekalorimetertest. Begge vises i testdokumentasjonen som skal følge med enhver brannklassifisert ACP-forsyning.

Begrenser oksygenindeksen etter kjernemateriale

Den begrensende oksygenindeksen indikerer den laveste oksygenkonsentrasjonen der et materiale fortsetter å brenne etter at tennkilden er fjernet. Normal luft inneholder omtrent 21 prosent oksygen, og det er nettopp grunnen til at en standard polyetylenkjerne med en LOI på 18 brenner lett i en brann. En B1 flammehemmende kjerne når vanligvis en LOI på 30 til 35, noe som betyr at den trenger en oksygenrik atmosfære for å fortsette å brenne og vil vanligvis selvslukke når flammen er borte. En A2-mineralkjerne når LOI-verdier over 60, så den opprettholder ikke forbrenning ved noen tilgjengelig oksygenkonsentrasjon i en bygningsbrann. Dette ene tallet forklarer det meste av den praktiske forskjellen mellom de tre produktnivåene før en storskalatest i det hele tatt er planlagt.

Varmefrigjøringshastighet over tid

Disse kurvene viser hvor raskt kjernematerialet frigjør varme under en kjeglekalorimetertest med en strålingsintensitet som ligner på en brann i et rom under utvikling. Standard PE-kjernen når en maksimal varmeavgivelseshastighet på omtrent 650 kilowatt per kvadratmeter innen to minutter etter eksponering. Den B1 flammehemmende kjernen topper seg med rundt 300 kilowatt per kvadratmeter, som er mindre enn halvparten av PE-toppen, men fortsatt et betydelig bidrag til en brann. A2-mineralkjernen holder seg under 60 kilowatt per kvadratmeter for hele testen, så A2-paneler beskrives å ha et ubetydelig bidrag til brann. Maksimal varmeavgivelseshastighet kontrollerer vertikal flammespredning på en fasade, og forskjellen mellom de tre kurvene er forskjellen mellom en innesluttet brann og en som beveger seg oppover gjennom bygningskonvolutten.

Hvor hver brannkarakter er påkrevd

Byggeforskrifter bruker brannklassifisering for å begrense konsekvensene av en brann, og den nødvendige klassen stiger med byggehøyde, beboerbelastning og evakueringsvansker. Tabellen nedenfor bruker en fempunkts skala for å vise minimumskravet etter søknad.

Diagrammet bruker en fempunkts kravskala for utvalgte byggeapplikasjoner. Høyhusfasader og transportstasjoner sitter på maksimalt nivå fordi vertikal flammespredning er den primære livssikkerhetsrisikoen. Sykehus og skoler krever A2-karakter i de fleste regulerte markeder fordi beboerne inkluderer personer som ikke kan evakuere seg selv. Lavtliggende næringsbygg aksepterer noen ganger B1 karakter, men bare når fasadedesignet legger til hulromsbarrierer og brannstopp. Interiørskjermer og midlertidige utstillinger har den laveste terskelen, men selv der er en B1-kjerne tryggere når lyskabler og grenuttak er i nærheten. Skalaen er en forenkling, men den gjenspeiler logikken til koder som EN 13501 og GB/T 8624.

Sammenligning av A2, B1 og Standard PE kjernepaneler

Avgjørelsen handler sjelden om å velge det sikreste materialet isolert sett. Det handler om å tilpasse panelet til byggrisikoprofilen og budsjettet. Radardiagrammet nedenfor sammenligner de tre kjernetypene på tvers av seks kriterier.

Radarkartet sammenligner A2-, B1- og standard PE-kjerner på tvers av seks kriterier som påvirker både sikkerhets- og kommersielle beslutninger. A2 leder i brannsikkerhet og miljøytelse fordi mineralkjernen ikke brenner og produserer mindre røyk. B1 vinner på balansen mellom formbarhet og kostnad, og det er derfor det fortsatt er et populært valg for interiørkledning og skilting. Standard PE er den enkleste å kutte, brette og forme og er den billigste å produsere, men dens svake brannytelse fjerner den fra yttervegger i de fleste jurisdiksjoner. Formen på hver polygon viser at ingen enkelt kjerne er best på hver akse, så kjøperen må tilpasse panelkvaliteten til bygningens risikoprofil. I praksis er A2 obligatorisk der livssikkerhet står på spill, og PE er bare akseptabelt der antennelsesrisikoen er lav og rømningsavstandene er korte.

Hvorfor produksjonslinjen bestemmer om sertifikatet er sant

Klassifiseringene A2 og B1 er kun gyldige når panelet er produsert i en stabil og kontrollert prosess. Mineralkjernen i en A2-plate skal fordeles jevnt over brettbredden. Hvis kjerneformuleringen varierer fra rull til rull, varierer brannytelsen med den. En linje som er konvertert fra standard PE-produksjon kan ikke opprettholde temperaturprofilen, blandingspresisjonen og trykkinnstillingene som kreves for en A2-kjerne.

Dette er grunnen til at seriøse panelprodusenter skiller A2-linjene fra PE-linjene og dokumenterer bytteprosedyrene. Brannvurderingen lever like mye i produksjonsprosessen som i kjernens kjemi. En linje bygget for A2-utgang vil inkludere presisjonsdosering, inline peel-testing og tykkelseskontroll som en generell linje ikke kan levere.

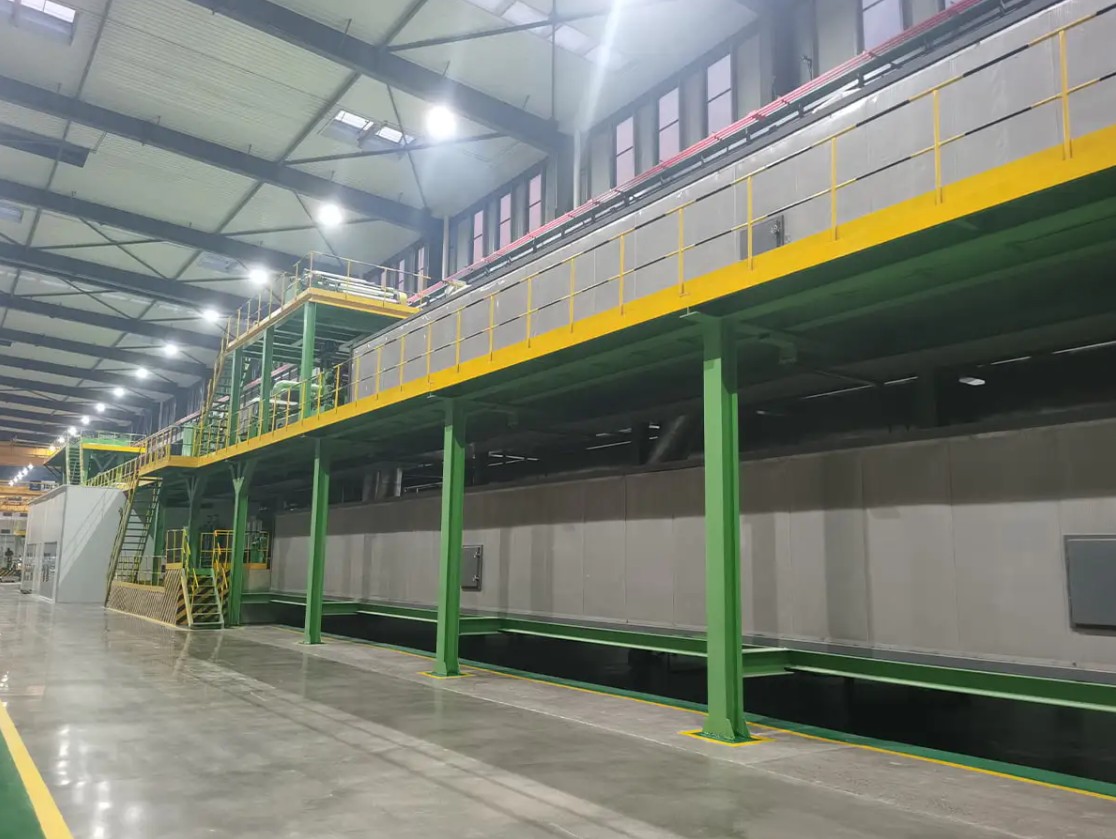

A2 metall komposittpanel lamineringslinje med infrarød oppvarming Denne kontinuerlige lamineringslinjen er konstruert spesielt for A2 brannsikre paneler, og skiller kjernepreparering fra laminering for å forenkle investeringen. Dens tredje generasjons infrarøde ovn reduserer energibruken med over 50 %, noe som gjør den til et praktisk valg for konsekvent høyytelsesproduksjon. Se produkt →

Når paneler produseres på en linje som er designet for karakteren, blir sertifikatet en uttalelse om den pågående prosessen i stedet for en engangsprøve. Dette er forskjellen mellom en tilfeldig batch-passering og hver batch som oppfyller samme standard.

Hva du bør sjekke når du kjøper brannklassifiserte ACP-paneler

Kjøpere blir ofte overrasket over at samme karakternavn kan dekke svært forskjellige kvalitetsnivåer. Følgende kontroller vil skille et ekte brannklassifisert panel fra et ommerket.

1. Be om den originale testrapporten og sammenlign panelbeskrivelsen, tykkelsen og kjernedensiteten med de leverte varene.
2. Bekreft at leverandøren produserer på en linje designet for A2- eller B1-kjernen, ikke en modifisert PE-linje.
3. Skrell opp en prøve fra minst tre forskjellige spoler og kontroller kjernefargen, tettheten og jevnheten.
4. Be om batch-registrering av flammehemmende tilsetningsstoffdosering for hver produksjonskjøring.
5. Send prøver fra ulike produksjonsdatoer til et uavhengig laboratorium for verifikasjonstesting.

Et sertifikat er et øyeblikksbilde av én test på ett sett med paneler. Ensartethet fra parti til parti er en egenskap ved produksjonsutstyret, ikke til sertifikatet. Hvis en leverandør ikke kan vise kontrollert dosering, temperaturlogging og inline kvalitetskontroller, er A2-etiketten ikke pålitelig.

Integrert A2-spole og komposittpanelproduksjonslinje Denne produksjonslinjen kombinerer mineralkjerne, lim og metallskinn i én kontinuerlig prosess, og støtter den nøyaktige kontrollen som trengs for karaktersertifisering. Det er en nøkkelinvestering for produsenter som går inn i A2-markedet med pålitelig batch-til-batch-uniformitet. Se produkt →

For panelprodusenter som planlegger å gå inn på A2-markedet, er produksjonslinjen for A2-spoler nøkkelinvesteringen fordi den integrerer mineralkjernen, limet og aluminiumskinnene i en kontinuerlig prosess med den presisjonen som sertifiseringen krever.

Matching av produksjonslinjen til målbrannklasse

Når den nødvendige karakteren er bekreftet, er neste spørsmål om panelprodusenten trenger en enkelt karakterlinje eller en fleksibel linje. A2 spoleproduksjon kjører med stabil hastighet med en mineralkjerne som trenger presis strekkkontroll. B1-produksjonen går med en annen temperaturprofil fordi flammehemmende polyetylen har en annen smeltestrøm. En linje som hevder å produsere begge karakterene bør valideres separat for hver konfigurasjon.

Dual-Grade A2/B1 metall komposittpanel produksjonslinje Denne fleksible linjen bytter mellom PE/B1-ekstruderte kjerner og uorganiske A2-kjerner ved hjelp av en mobil plattform, og lar én maskin betjene både høyhus og lavblokker. Det gir rask omstilling og reduserer kapitalbehovet for produsenter som retter seg mot flere brannklassifiseringer. Se produkt →

A2/B1 toveislinjen gir en produsent fleksibiliteten til å endre kjernematerialet og produksjonskvaliteten uten å kjøpe en separat maskin. Dette er nyttig for panelprodusenter som betjener både høyhus- og lavprismarkeder. Den veiledning for å velge en produksjonslinje for metallkomposittpaneler med høy ytelse dekker årlig produksjon, overgangstid og kjernematerialhåndtering mer detaljert.

Brannmotstand starter ved kjernen og slutter ved produksjonslinjen

Brannmotstand i aluminiumkomposittpanel er en målbar, standarddefinert egenskap som starter med kjerneformuleringen og slutter med disiplinen til produksjonslinjen. A2 er den eneste karakteren som kan kalles ikke brennbar i praktisk forstand. B1 er et seriøst, men begrenset sikkerhetsnivå. Standard PE-paneler bør ikke brukes der evakuering eller vertikal flammespredning er en bekymring.

Kjøpere som verifiserer testrapporten, sammenligner den begrensende oksygenindeksen og varmeavgivelseshastigheten og reviderer produksjonslinjen, vil ikke bli overrasket over neste inspeksjon på stedet. Hvis panelene på lastebilen har samme karakter som sertifikatet, er bygningens risikoprofil akkurat det arkitekten har tenkt.
